平成21年度秋季問題

問題30

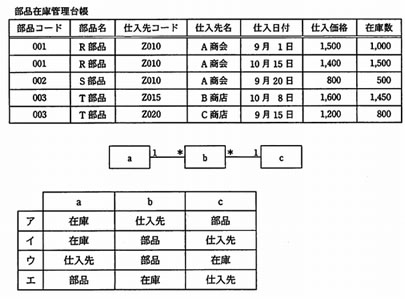

部品在庫管理台帳における、部品、仕入先、在庫の三つのエンティティの関係をデータモデルとして記述した。エンティティa~cの組合せとして、適切なものはどれか。ここで、1 *は1対多の関連を表す。

部品在庫管理台帳における、部品、仕入先、在庫の三つのエンティティの関係をデータモデルとして記述した。エンティティa~cの組合せとして、適切なものはどれか。ここで、1 *は1対多の関連を表す。

解答:エ

<解説>

  • 1種類の部品を複数個在庫している。⇒部品と在庫は1対多の関連がある。
  • 一つの仕入先には複数の在庫がある。⇒仕入先と在庫は1対多の関連がある。
  • A商会からR部品とS部品の2種類の部品を仕入れている。⇒仕入先と部品は1対多の関連がある。

したがって、エが正解である。
