平成25年度春季問題

問題45

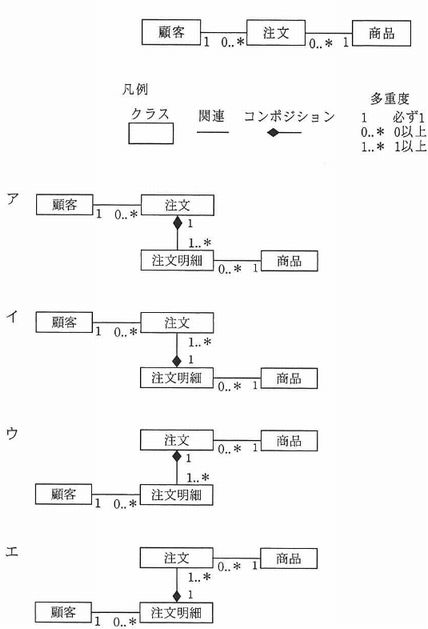

図は“顧客が商品を注文する"を表現したUMLのクラス図である。“顧客が複数の商品をまとめて注文する"を表現したクラス図はどれか。ここで、“注文明細"は一つの注文に含まれる1種類の商品に対応し、“注文"は複数の“注文明細"を束ねた一つの注文に対応する。

図は“顧客が商品を注文する"を表現したUMLのクラス図である。“顧客が複数の商品をまとめて注文する"を表現したクラス図はどれか。ここで、“注文明細"は一つの注文に含まれる1種類の商品に対応し、“注文"は複数の“注文明細"を束ねた一つの注文に対応する。

解答:ア

<解説>

正しい。
× 黒ひし形が注文明細側にあるので誤りである。
× 注文明細が顧客と関係しているので誤りである。
× 黒ひし形が注文明細側にあるので誤りである。
