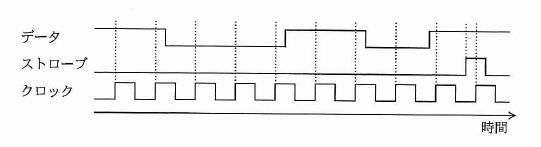

クロックの立上りエッジでデータを最下位ビットから取り込んで上位方向へシフトし、ストローブの立上りエッジで値を確定する8ビットのシリアル入力パラレル出力シフトレジスタがある。各信号の波形を観測した結果が図のとおりであるとき、シフトレジスタの値はどれか。ここで、数値は16進数で表記している。

クロックの立上りエッジでデータを最下位ビットから取り込んで上位方向へシフトし、ストローブの立上りエッジで値を確定する8ビットのシリアル入力パラレル出力シフトレジスタがある。各信号の波形を観測した結果が図のとおりであるとき、シフトレジスタの値はどれか。ここで、数値は16進数で表記している。

解答：イ

＜解説＞

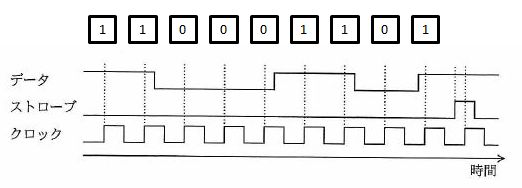

1. 各信号の波形を観測した結果から各ビットを読み取る。

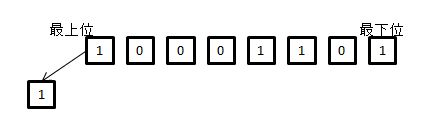

2. 8ビットなので、先頭にあった1のビットはあふれて消える。

3. シフトレジスタに残ったデータを16進数に変換する。
   1000 1101₍₂₎→8D₍₁₆₎となる。
