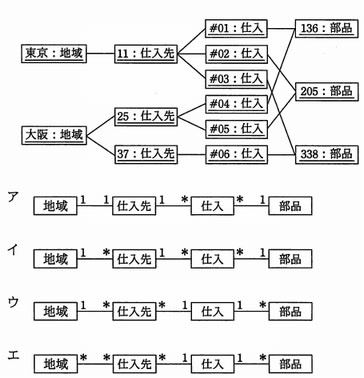

次のオブジェクト図(インスタンスを表す図)に対する概念データモデルはどれか。ここで、オブジェクト図及び概念データモデルの表記にはUMLを用いる。

次のオブジェクト図(インスタンスを表す図)に対する概念データモデルはどれか。ここで、オブジェクト図及び概念データモデルの表記にはUMLを用いる。

解答：イ

＜解説＞

1. 地域と仕入先の関係は、一つの地域は一つ以上の仕入先と取引がある。一つの仕入れ先は一つの地域と取引がある。
   ⇒地域と仕入先の関係：１対多である。
2. 仕入先と仕入の関係は、一つの仕入れ先は一つ以上の仕入を行う。一つの仕入は一つの仕入れ先から行なう。
   ⇒仕入先と仕入の関係：１対多である。
3. 仕入と部品の関係は、一回の仕入には１種類の部品のみを仕入る。１種類の部品は複数回の仕入の対象となる。
   ⇒仕入れと部品の関係：多対１である。

したがって、イが正解である。
