平成22年度春季問題

問題22

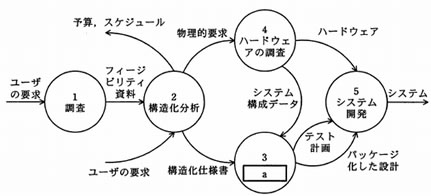

図は、デマルコが提唱している構造化技法を基本としたシステム開発プロジェクトのライフサイクルを表現したものである。 図中のaに入れる適切なフェースはどれか。

機能設計
構造化設計
プログラム設計
プロトタイピング

図は、デマルコが提唱している構造化技法を基本としたシステム開発プロジェクトのライフサイクルを表現したものである。 図中のaに入れる適切なフェースはどれか。

機能設計
構造化設計
プログラム設計
プロトタイピング

解答:イ

<解説>

次の理由から(イ)構造化設計が正解である。

  • 構造化分析フェーズで作成した構造化仕様書を入力としている。
  • ハードウェアの調査フェーズで作成したシステム構成データを入力としている。
  • システム開発フェーズにテスト計画を出力している。
