モジュール A ～ E、共通ルーチン F、G で構成されるプログラムを図の様なオーバレイ構造にしたとき、参照が許されるのはどれか。図は、例えばモジュール D の実行時には、主記憶に A、B、D がロードされることを表している。また、“X → Y”はモジュール X から Y 内の領域をアクセスすることを表す。

モジュール A ～ E、共通ルーチン F、G で構成されるプログラムを図の様なオーバレイ構造にしたとき、参照が許されるのはどれか。図は、例えばモジュール D の実行時には、主記憶に A、B、D がロードされることを表している。また、“X → Y”はモジュール X から Y 内の領域をアクセスすることを表す。

解答：ウ

＜解説＞

異なるプログラム単位を同一の領域に交代にロードして実行する処理をオーバレイという。

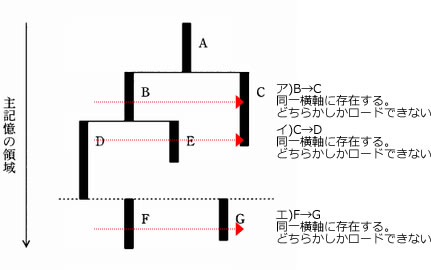

縦軸が主記憶の領域の番地を現している。すなわち、横軸にはどちらかしかロードできない。

よって正解はウである。

キーワード

• 「オーバレイ」関連の過去問題・・・オーバレイとは
  • 基本情報技術者 平成16年度(春季) 問41
  • 応用情報技術者 平成27年度(春季) 問18
  • エンベデッドシステムスペシャリスト 平成22年度(春季) 問7
