平成18年度秋季問題

問題17

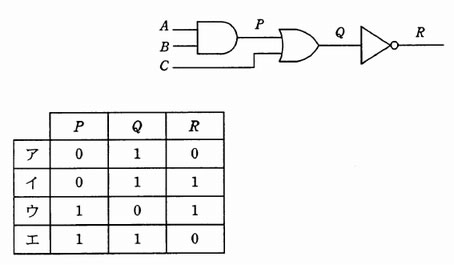

図の論理回路において, A=1, B=0, C=1 のとき, P ,Q ,R の値の適切な組合せはどれか。ここで, は AND 回路, は OR 回路, は NOT 回路を表す。

図の論理回路において, A=1, B=0, C=1 のとき, P ,Q ,R の値の適切な組合せはどれか。ここで, は AND 回路, は OR 回路, は NOT 回路を表す。

解答:ア

<解説>

問題の論理回路図から、

  1. P=A AND B
  2. Q=P OR C
  3. R=NOT Q

である。

A=1、B=0、C=1なので、

  1. P=1 AND 0=0
  2. Q=0 OR 1=1
  3. R=NOT 1=0

となる。
