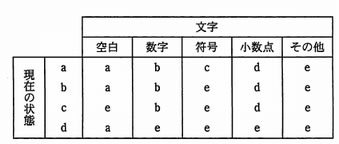

次の表は，文字列を検査するための状態遷移表である。検査では，初期状態を aとし，文字列の検査中に状態が eになれば不合格とする。
　解答群で示される文字列のうち，不合格となるものはどれか。ここで，文字列は左端から検査し，解答群中の△は空白を表す。

ア	＋0010
イ	－1
ウ	12.2
エ	9.△

次の表は，文字列を検査するための状態遷移表である。検査では，初期状態を aとし，文字列の検査中に状態が eになれば不合格とする。
　解答群で示される文字列のうち，不合格となるものはどれか。ここで，文字列は左端から検査し，解答群中の△は空白を表す。

ア	＋0010
イ	－1
ウ	12.2
エ	9.△

解答：ウ

＜解説＞

ア	×	a(初期状態)→c(+：符号)→b(0：数字)→b(0：数字)→b(1：数字)→b(0：数字)→合格
イ	×	a(初期状態)→c(-：符号)→b(1：数字)→合格
ウ	○	a(初期状態)→b(1：数字)→b(2：数字)→d(.：小数点)→e(2：数字)→不合格
エ	×	a(初期状態)→b(9：数字)→d(.：小数点)→a(△：空白)→合格
