平成23年度特別問題

問題25

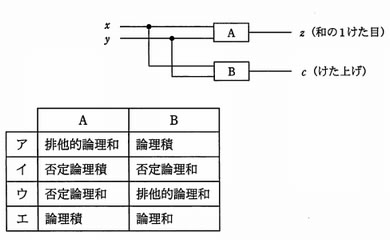

図に示す1けたの2進数 xとyを加算し，z (和の1けた目)及びc(けた上げ)を出力する半加算器において， AとBの素子の組合せとして，適切なものはどれか。

図に示す1けたの2進数 xとyを加算し，z (和の1けた目)及びc(けた上げ)を出力する半加算器において， AとBの素子の組合せとして，適切なものはどれか。

解答：ア

＜解説＞

2進数 x と y と z(和の1けた目)及び c (けた上げ)の関係は次のようになる。

素子Aの出力であるzはxとyの値が異なるとき1となるので，素子Aは排他的論理和である。

素子Bの出力であるcはxとyの値がともに１のときのみ1となるので，素子Bは論理積である。
