問題22

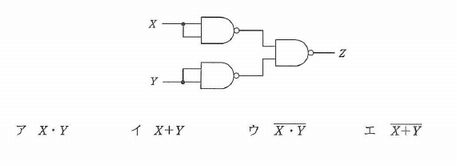

NAND素子を用いた次の組み合わせ回路の出力Zを表す式はどれか。ここで,論理式中の「・」は論理積,「+」は論理和,「X」はXの否定を表す。

NAND素子を用いた次の組み合わせ回路の出力Zを表す式はどれか。ここで,論理式中の「・」は論理積,「+」は論理和,「X」はXの否定を表す。

解答:イ

<解説>

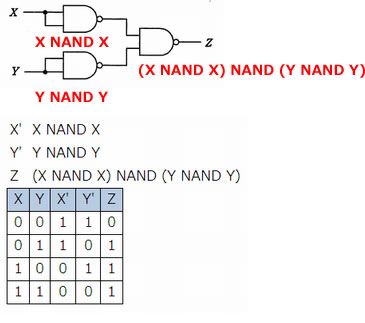

  1. NANDの真理値表を作成する。
  2. 問題の図の内容より真理値表を作成する。
  3. 2の出力Zと等しいのは(イ)X・Yである。
