平成24年度春季問題

問題25

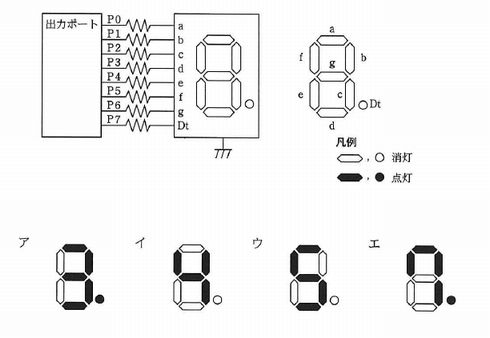

7セグメントLED点灯回路で,出力ポートに16進数で6Dを出力したときの表示状態はどれか。ここで,P7を最上位ビット(MSB),P0を最下位ビット(LSB)とし,ポート出力が1のとき, LEDは点灯する。

7セグメントLED点灯回路で,出力ポートに16進数で6Dを出力したときの表示状態はどれか。ここで,P7を最上位ビット(MSB),P0を最下位ビット(LSB)とし,ポート出力が1のとき, LEDは点灯する。

解答:ウ

<解説>

  1. 16進数6Dを2進数に変換すると、「0110 1101」となる。
  2. P0~P7に割り当てる。
  3. a,c,d,f,gの5つのLEDを点灯させる。
