平成21年度春季問題

問題90

【中間A】LANで構成されるシステムの障害を特定するための手順に関する次の記述を読んで問89~92に答えよ

Mさんの部署では、図に示すような、PC2台(PC1とPC2)、サーバ1台とプリンタ1台を、ハブ1台と4本のケーブルa~dでつないだLANで構成されるシステムを使っている。

このLANに接続されているプリンタは、プリントサーバ機能を有しており、PCから直接プリンタに出力できる設定になっている。ある日、MさんはPC1からプリンタに出力を行ったが、出力できなかった。前日に同じ処理を行ったときは、出力できていた。

なお、各機器と各ケーブルの接続箇所については、ソケットの不具合は機器側の障害、コネクトタの不具合はケーブル側の障害として切り分けられるものとする。また、障害が複数個所で同時に発生する可能性はなく、PC1では障害が発生していないものとする。

Mさんは、障害の原因を追及するため、PC2からプリンタに出力できるかを確認した。また、PC1とPC2をハブにつないでいるケーブルとcとdをハブ側で差し替えた場合、PC2からプリンタに出力できるかも確認した。どちらの場合も、PC2から出力できるようであれば、障害の原因と考えられる構成要素は、LANを構成するPC2、サーバ、プリンタ、ハブとケーブルa~dの八つの中に幾つあると考えられるか。

0
1
2
3

Mさんは、障害の原因を追及するため、PC2からプリンタに出力できるかを確認した。また、PC1とPC2をハブにつないでいるケーブルとcとdをハブ側で差し替えた場合、PC2からプリンタに出力できるかも確認した。どちらの場合も、PC2から出力できるようであれば、障害の原因と考えられる構成要素は、LANを構成するPC2、サーバ、プリンタ、ハブとケーブルa~dの八つの中に幾つあると考えられるか。

0
1
2
3

解答:イ

<解説>

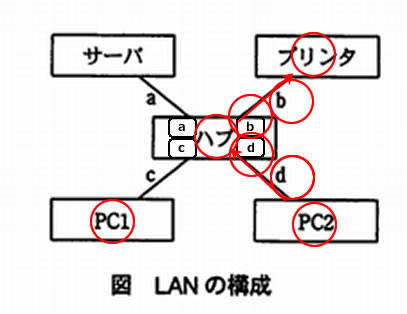

  1. PC2からプリンタに出力できるかを確認した場合、経路はPC2→ケーブルd→ソケットd→ハブ→ソケットb→ケーブルb→プリンタである。

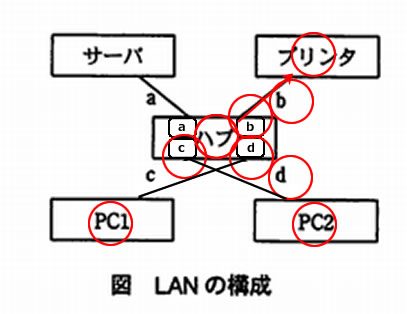

  2. PC1とPC2をハブにつないでいるケーブルとcとdをハブ側で差し替えた場合、経路はPC2→ケーブルd→ソケットc→ハブ→ソケットb→ケーブルb→プリンタである。ケーブルcだけが残ったのでケーブルcが障害の原因である。
