平成21年度春季問題

問題91

【中間A】LANで構成されるシステムの障害を特定するための手順に関する次の記述を読んで問89~92に答えよ

Mさんの部署では、図に示すような、PC2台(PC1とPC2)、サーバ1台とプリンタ1台を、ハブ1台と4本のケーブルa~dでつないだLANで構成されるシステムを使っている。

このLANに接続されているプリンタは、プリントサーバ機能を有しており、PCから直接プリンタに出力できる設定になっている。ある日、MさんはPC1からプリンタに出力を行ったが、出力できなかった。前日に同じ処理を行ったときは、出力できていた。

なお、各機器と各ケーブルの接続箇所については、ソケットの不具合は機器側の障害、コネクトタの不具合はケーブル側の障害として切り分けられるものとする。また、障害が複数個所で同時に発生する可能性はなく、PC1では障害が発生していないものとする。

Mさんは、障害の原因を特定するための手順を、流れ図に書いて考えてみることにした。このとき、次の図のXに入る適切な字句はどれか。

なお、次の流れ図は、作成途中のものである。

PC1とハブをつなぐソケット、すなわちハブの障害ではないか
PC1とハブをつなぐケーブルcの障害ではないか
プリンタとハブをつなぐケーブルbの障害ではないか
プリンタの障害ではないか

Mさんは、障害の原因を特定するための手順を、流れ図に書いて考えてみることにした。このとき、次の図のXに入る適切な字句はどれか。

なお、次の流れ図は、作成途中のものである。

PC1とハブをつなぐソケット、すなわちハブの障害ではないか
PC1とハブをつなぐケーブルcの障害ではないか
プリンタとハブをつなぐケーブルbの障害ではないか
プリンタの障害ではないか

解答:ア

<解説>

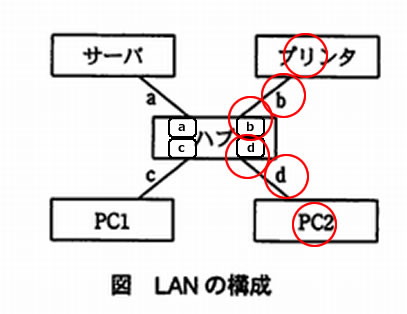

  1. 「PC2からプリンタに出力できるか」の判定でYesなので、PC2→ケーブルd→ソケットd→ハブ→ソケットb→ケーブルb→プリンタは正常である。

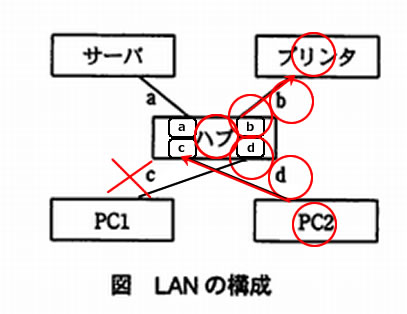

  2. 「PC1とPC2をハブにつないでいるケーブルcとdをハブ側で差し替え、PC2からプリンタに出力できるか」の判定がNoなので、ソケットcが障害の原因である。
