平成22年度秋季問題

問題31

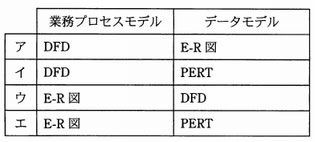

業務をモデル化する際のモデリング手法の適切な組合せはどれか。

業務をモデル化する際のモデリング手法の適切な組合せはどれか。

解答:ア

<解説>

DFD(Data Flow Diagram)
企業の業務プロセスを,データフロー,プロセス,ファイル,データ源泉/データ吸収の四つの基本要素で抽象化して表現するための技法である。
E-R図(Entity Relationship Diagram)
概念データモデルを,エンティティ,リレーションシップで表現することで,データ構造やデータ項目間の関係を明らかにするための技法である。
PERT(Program Evaluation and Review Technique)
製品開発の日程計画を立てる時に用いられる技法である。
