平成22年度秋季問題

問題8

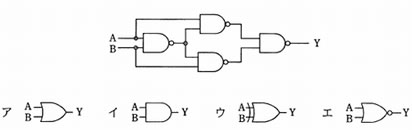

図の論理回路と等価な回路はどれか。

図の論理回路と等価な回路はどれか。

解答:ウ

<解説>

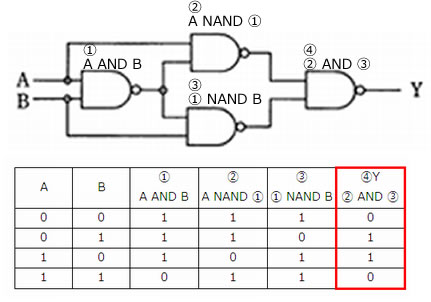

  1. 図を真理値表に変換すると次のようになる。

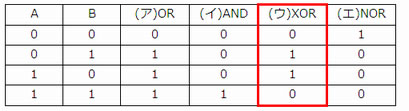

  2. 選択肢ア~エを真理値に変換すると次のようになる。

したがって、ウが正解である。
