平成21年度春季問題

問題13

システムの分析・設計に用いられる状態遷移図の特徴はどれか。

ア システムの現在の状態と発生する事象及び次の状態の関係が簡潔に記述可能
イ システムの状態遷移に要する処理時間が分析可能
ウ 発生した事象の時間的関係が分析可能
エ モジュールの制御構造が簡潔に記述可能

システムの分析・設計に用いられる状態遷移図の特徴はどれか。

ア システムの現在の状態と発生する事象及び次の状態の関係が簡潔に記述可能
イ システムの状態遷移に要する処理時間が分析可能
ウ 発生した事象の時間的関係が分析可能
エ モジュールの制御構造が簡潔に記述可能

解答：ア

＜解説＞

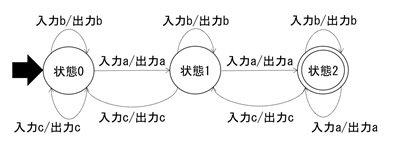

状態遷移図は、状態が遷移していく様子を表現する図である。

ア ○ 状態遷移図に関する説明である。
イ × 状態遷移図は状態が遷移していく様子を表現するものであり、処理時間を分析するものではない。
ウ × 状態遷移図は状態が遷移していく様子を表現するものであり、発生した事象の時間的関係を分析するものではない。
時間的関係を分析するツールはタイムチャートなどを用いる。
エ × モジュールの制御構造は表現するものではない。
モジュールの制御構造を分析するツールは制御フローなどを用いる。
