平成23年度特別問題
問題45

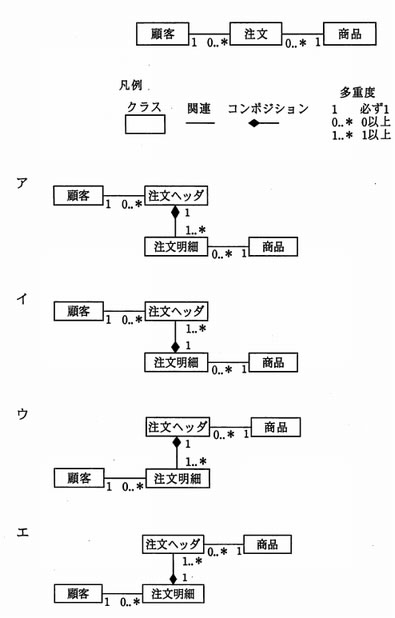

図は“顧客が商品を注文する"を表現したUMLのクラス図である。“顧客が複数の商品をまとめて注文する"を表現したクラス図はどれか。ここで、“注文明細"は一つの注文に含まれる1種類の商品に対応し、“注文ヘッダ"は複数の“注文明細"を束ねた一つの注文に対応する。
図は“顧客が商品を注文する"を表現したUMLのクラス図である。“顧客が複数の商品をまとめて注文する"を表現したクラス図はどれか。ここで、“注文明細"は一つの注文に含まれる1種類の商品に対応し、“注文ヘッダ"は複数の“注文明細"を束ねた一つの注文に対応する。
解答：ア
＜解説＞
| ア | ○ | 正しい。 |
| イ | × | 黒ひし形が注文明細側にあるので誤りである。 |
| ウ | × | 注文明細が顧客と関係しているので誤りである。 |
| エ | × | 黒ひし形が注文明細側にあるので誤りである。 |
