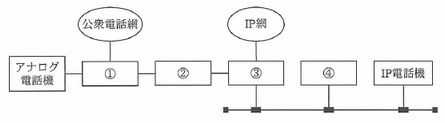

ルータ、PBX、VoIPゲートウェイ、VoIPゲートキーパを図の①～④に配置して内線用のアナログ電話機とIP電話機を混在させる場合、VoIPゲートウェイを配置する場所はどこか。

ア	①
イ	②
ウ	③
エ	④

ルータ、PBX、VoIPゲートウェイ、VoIPゲートキーパを図の①～④に配置して内線用のアナログ電話機とIP電話機を混在させる場合、VoIPゲートウェイを配置する場所はどこか。

ア	①
イ	②
ウ	③
エ	④

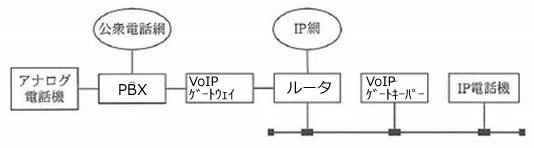

解答：イ

＜解説＞

PBX

PBXとは、企業などで内線電話同士の接続や、加入者電話網やISDN回線などの公衆回線への接続を行う機器

VoIPゲートウェイ

電話網とIPネットワークの間の中継を行う機器。

ルータ

コンピュータネットワークにおいて、データを2つ以上の異なるネットワーク間に中継する通信機器である。

VoIPゲートキーパ

公衆電話網を流れるアナログ音声データをTCP/IPネットワークを流れるディジタルデータのパケットに変換したり、その逆の変換を行なったりする装置である。

したがって、イが正解である。
