平成17年度秋季問題

問題16

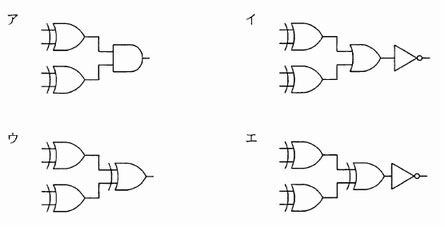

4ビットの入力データに対し，1の入力数が0個又は偶数個のとき出力が1，奇数個のとき出力が0になる回路はどれか。ここで，図中のは AND 回路，は OR 回路，は XOR 回路，は NOT 回路を表す。

4ビットの入力データに対し，1の入力数が0個又は偶数個のとき出力が1，奇数個のとき出力が0になる回路はどれか。ここで，図中のは AND 回路，は OR 回路，は XOR 回路，は NOT 回路を表す。

解答：エ

＜解説＞

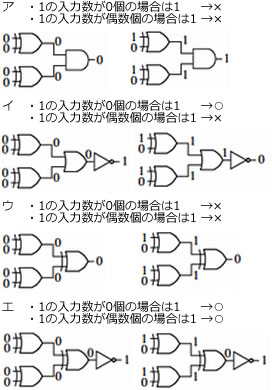

下図より、エが正解である。
