平成19年度秋季問題

問題17

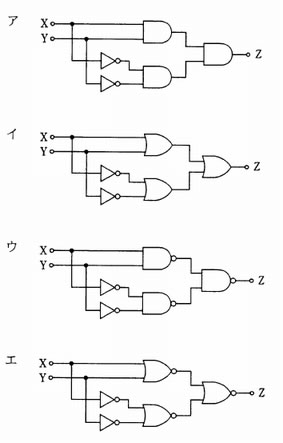

入力 X と Y の値が同じときにだけ,出力 Z に1を出力する回路はどれか。ここで, は AND 回路, は OR 回路, は NAND 回路, は NOR 回路, は NOT 回路を表す。

入力 X と Y の値が同じときにだけ,出力 Z に1を出力する回路はどれか。ここで, は AND 回路, は OR 回路, は NAND 回路, は NOR 回路, は NOT 回路を表す。

解答:ウ

<解説>

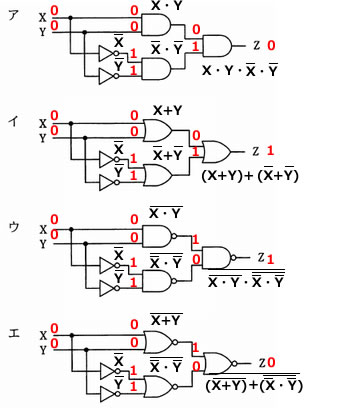

  1. X と Y の値が同じときは、出力 Z は1を出力するのだから、X=1,Y=1の場合はイとウが正しい。

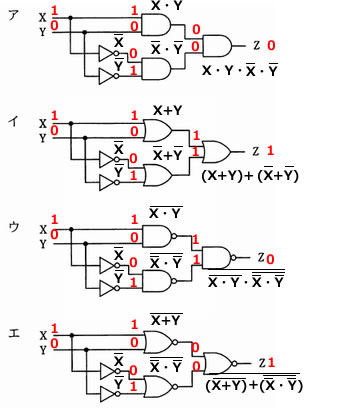

  2. XとYが異なるときは、出力Zは0を出力する。X=1,Y=0の場合はアとウが正しい。
  3. よって1と2よりウが正解である。
