平成19年度春季問題

問題17

二つの入力と一つの出力をもつ論理回路で，二つの入力 A ， B がともに１のときだけ，出力 X が０になるものはどれか。

ア AND 回路
イ NAND 回路
ウ OR 回路
エ XOR 回路

二つの入力と一つの出力をもつ論理回路で，二つの入力 A ， B がともに１のときだけ，出力 X が０になるものはどれか。

ア AND 回路
イ NAND 回路
ウ OR 回路
エ XOR 回路

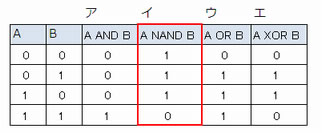

解答：イ

＜解説＞

2つの入力がともに1のときだけ出力が0になるのは，AND回路の否定のNAND回路である。
