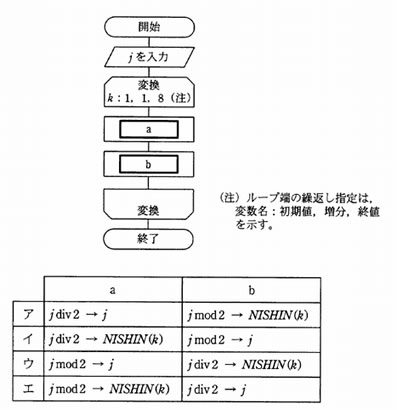

次の流れ図は，10 進整数 j （0 ＜ j ＜ 100 ）を8けたの2進数に変換する処理を表している。2進数は下位けたから順に，配列の要素 NISHIN (1) から NISHIN (8) に格納される。流れ図の a 及び b に入る処理はどれか。ここで， j div 2は j を2で割った商の整数部分を， j mod 2は j を2で割った余りを表す。

解答：エ

＜解説＞

10進数を2進数に変換するには，次の手順で行う。

1. 10進数を2で割った余りを2進数の各けたに順番にセット
   j mod 2 → NISHIN[k]
2. 10進数を2で割った商を求める
   j div 2 →j
3. 1に戻り繰り返す

空欄aが1の処理，空欄bが②の処理に対応する。
よってエが正解である。
