平成20年度秋季問題

問題17

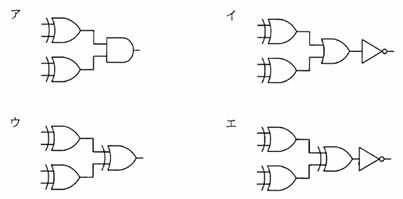

4ビットの入力データに対し，1の入力数が0個又は偶数個のとき出力が1に，奇数個のとき出力が0になる回路はどれか。ここで，図中のは AND 素子， は OR 素子， は XOR 素子， は NOT 素子を表す。

4ビットの入力データに対し，1の入力数が0個又は偶数個のとき出力が1に，奇数個のとき出力が0になる回路はどれか。ここで，図中のは AND 素子， は OR 素子， は XOR 素子， は NOT 素子を表す。

解答：エ

＜解説＞

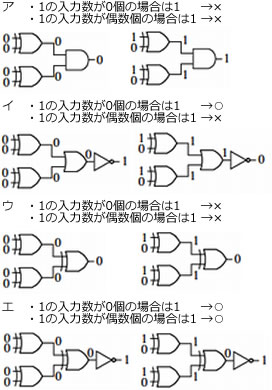

下図より、エが正解である。
