平成24年度秋季問題

問題2

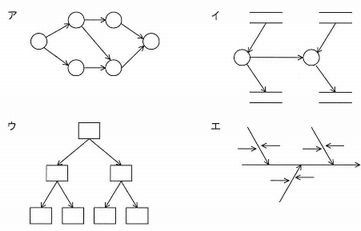

業務プロセスのモデリングに用いられるDFDの記述例として、適切なものはどれか。

平成24年度秋季問題2

業務プロセスのモデリングに用いられるDFDの記述例として、適切なものはどれか。

平成24年度秋季問題2

解答：イ

＜解説＞

ア × アローダイアグラムの記述例である。
イ ○ DFDの記述例である。
ウ × 系統図の記述例である。
エ × 特性要因図の記述例である。
