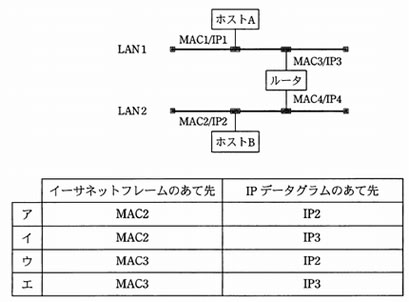

図のnようなIPネットワークのLAN環境で、ホストAからホストBにパケットを送信する。LAN1において、パケット内のイーサネットフレームのあて先とIPデータグラムのあて先の組合せとして、適切なものはどれか。ここで、図中のMACn/IPmはホスト名又はルータがもつイン タフェースのMACアドレスとIPアドレスを示す。

図のnようなIPネットワークのLAN環境で、ホストAからホストBにパケットを送信する。LAN1において、パケット内のイーサネットフレームのあて先とIPデータグラムのあて先の組合せとして、適切なものはどれか。ここで、図中のMACn/IPmはホスト名又はルータがもつイン タフェースのMACアドレスとIPアドレスを示す。

解答：ウ

＜解説＞

1. 送信元(ホストA)から送信されたIPパケットはルータに中継されてLANからLANへと中継されて送信先(ホストB)に届く。
   ⇒よって、IPデータグラムのあて先はホストBのIPアドレスIP2となる。
2. 送信元(ホストA)からルータ，ルータから送信先(ホストB)までの中継はイーサネットフレームによって届く。送信元(ホストA)から送信されたIPデータグラムはイーサネットフレームに変換されルータに届けられる。
   ⇒よって、イーサネットフレームのあて先MACアドレスはルータのMAC3となる。

したがって、ウが正解である。
