平成25年度秋季問題

問題16

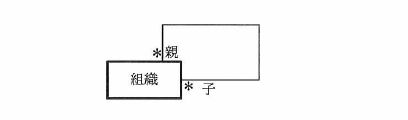

次のE-R図の解釈として、適切なものはどれか。
ここで、*　* は多対多の関連を示し、自己参照は除くものとする。

ア 子組織の数より親組織の数が多い可能性がある。
イ 組織は2段階の階層構造である。
ウ 組織は必ず子組織を持つ。
エ 組織はネットワーク構造になっていない。

次のE-R図の解釈として、適切なものはどれか。
ここで、*　* は多対多の関連を示し、自己参照は除くものとする。

ア 子組織の数より親組織の数が多い可能性がある。
イ 組織は2段階の階層構造である。
ウ 組織は必ず子組織を持つ。
エ 組織はネットワーク構造になっていない。

解答：ア

＜解説＞

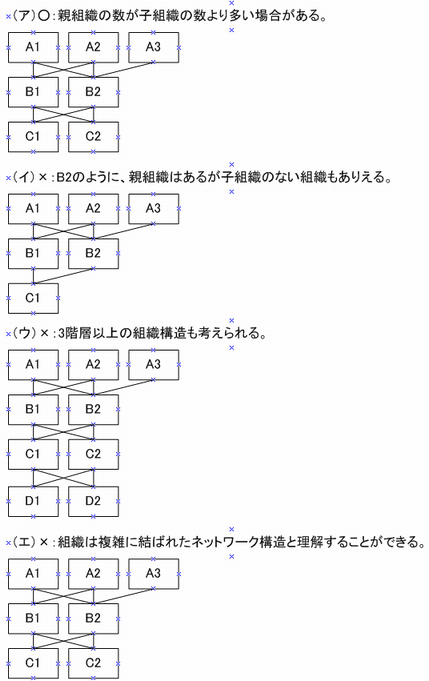

親階層と子階層の対応が多対多である。

したがって、次のようになる。
