平成26年度春季問題

問題7

NAND素子を用いた次の組合せ回路の出力Z を表す式はどれか。 ここで、論理式中の“・”は論理積、“+”は論理和、“X ”はX の否定を表す。

ア X ・Y
イ X + Y
ウ X ・Y
エ X + Y

NAND素子を用いた次の組合せ回路の出力Z を表す式はどれか。 ここで、論理式中の“・”は論理積、“+”は論理和、“X ”はX の否定を表す。

ア X ・Y
イ X + Y
ウ X ・Y
エ X + Y

解答：イ

＜解説＞

  1. NANDの真理値表を作成する。

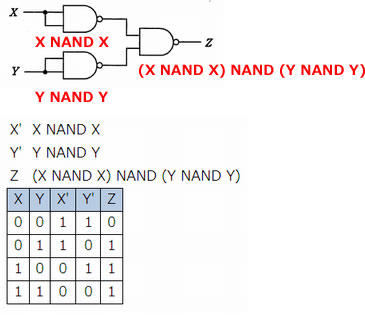

  2. 問題の図の内容より真理値表を作成する。
  3. 2の出力Zと等しいのは(イ)X・Yである。
