問題17

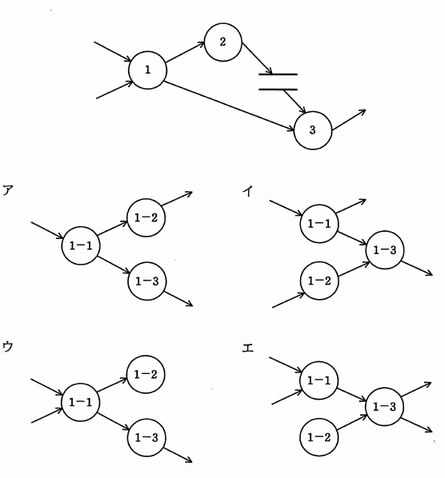

図は、階層化されたDFDにおける、あるレベルのDFDの一部である。 プロセス1を子プロセスに分割して詳細化したDFDのうち、適切なものはどれか。 ここで、プロセス1の子プロセスは、プロセス1-1、1-2及び1-3と表す。
解答・解説を見る
解答：イ
DFDとは、システム間のデータの流れを、4つの記号を用いて示す図式化方式のことである。

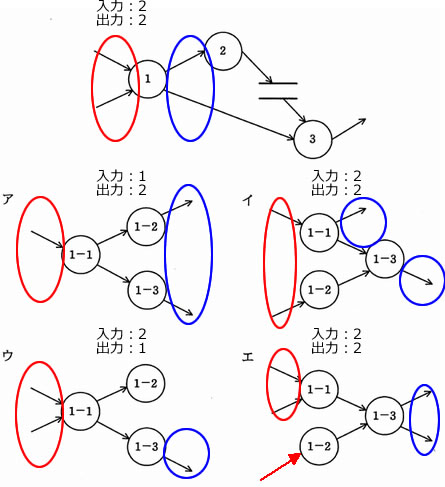

問題のDFDでは、プロセス1の入力：2，出力：2である。
| ア | × | 入力：1，出力：2である。 |
| イ | ○ | 入力：2，出力：2である。 |
| ウ | × | 入力：2，出力：1である。 |
| エ | × | 入力：2，出力：2である。しかし、1-2に対する入力がない。 |
