平成25年度春季問題

問題24

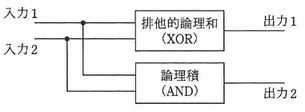

図に示す構造の論理回路は、どの回路か。

ア 減算
イ 乗算
ウ 全加算
エ 半加算

図に示す構造の論理回路は、どの回路か。

ア 減算
イ 乗算
ウ 全加算
エ 半加算

解答：エ

＜解説＞

入力1，入力2を排他的論理和(出力1)と論理積(出力2)として出力すると次のようになる。

このような演算を半加算という。半加算は、下位桁からの桁上がりを考慮しない加算である。（下位桁からの桁上がりを含めた加算は全加算という。）

したがって、エが正解である。
