平成28年度秋季問題

問題23

次の条件を満足する論理回路はどれか。 [条件] 　階段の上下にあるスイッチA又はBで、一つの照明を点灯・消灯する。 　すなわち、一方のスイッチの状態にかかわらず、他方のスイッチで照明を点灯・消灯できる。

ア AND
イ NAND
ウ NOR
エ XOR

次の条件を満足する論理回路はどれか。 [条件] 　階段の上下にあるスイッチA又はBで、一つの照明を点灯・消灯する。 　すなわち、一方のスイッチの状態にかかわらず、他方のスイッチで照明を点灯・消灯できる。

ア AND
イ NAND
ウ NOR
エ XOR

解答：エ

＜解説＞

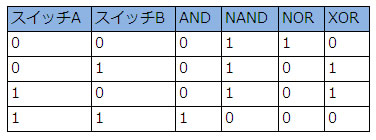

次の条件を満たす論理回路はXORである。

  • 2つのスイッチの一方が0で他方が1のときは回路がつながって照明が点灯する。
  • 2つのスイッチの両方が0か2つのスイッチの両方が1の場合は、回路が切れて照明が消灯する。
