平成29年度春季問題

問題26

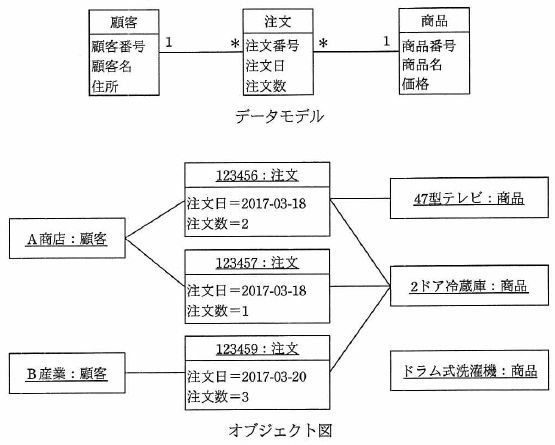

データモデルを解釈してオブジェクト図を作成した。 解釈の誤りを適切に指摘した記述はどれか。 ここで、モデルの表記にはUMLを用い、オブジェクト図の一部の属性の表示は省略した。

ア “123456：注文”が複数の商品にリンクしているのは、誤りである。
イ “2ドア冷蔵庫：商品”が複数の注文にリンクしているのは、誤りである。
ウ “A商店：顧客”が複数の注文にリンクしているのは、誤りである。
エ “ドラム式洗濯機：商品”がどの注文にもリンクしていないのは、誤りである。

データモデルを解釈してオブジェクト図を作成した。 解釈の誤りを適切に指摘した記述はどれか。 ここで、モデルの表記にはUMLを用い、オブジェクト図の一部の属性の表示は省略した。

ア “123456：注文”が複数の商品にリンクしているのは、誤りである。
イ “2ドア冷蔵庫：商品”が複数の注文にリンクしているのは、誤りである。
ウ “A商店：顧客”が複数の注文にリンクしているのは、誤りである。
エ “ドラム式洗濯機：商品”がどの注文にもリンクしていないのは、誤りである。

解答：ア

＜解説＞

ア ○ 「注文」には一つの商品しか含んではならない。
イ × 「商品」は0個からN個の注文に含まれる場合がある。
ウ × 「顧客」は0個からN個の注文を行うことができる。
エ × 「商品」の注文がない(0個の)場合もある。
