平成29年度春季問題

問題52

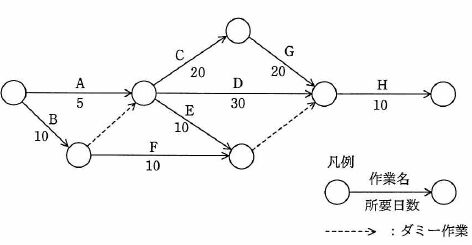

図のアローダイアグラムから読み取れることのうち、適切なものはどれか。 ここで、プロジェクトの開始日は0日目とする。

ア 作業Cを最も早く開始できるのは5日目である。
イ 作業Dはクリティカルパス上の作業である。
ウ 作業Eの余裕日数は30日である。
エ 作業Fを最も遅く開始できるのは10日目である。

図のアローダイアグラムから読み取れることのうち、適切なものはどれか。 ここで、プロジェクトの開始日は0日目とする。

ア 作業Cを最も早く開始できるのは5日目である。
イ 作業Dはクリティカルパス上の作業である。
ウ 作業Eの余裕日数は30日である。
エ 作業Fを最も遅く開始できるのは10日目である。

解答：ウ

＜解説＞

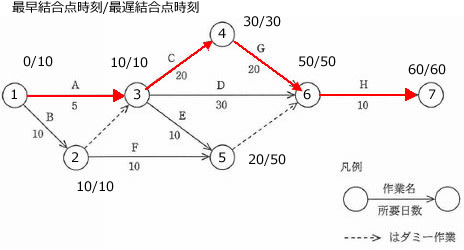

アローダイアグラムに最速結合点時刻と最遅結合点時刻を記述すると次のようになる。

ア × 結合点3の最速結合点時刻は10である。したがって、最も早く開始できるのは10日目である。
イ × クリティカルパスは、赤い線上のA(5)→C(20)→G(20)→H(10)である。したがって、作業Dはクリティカルパス上にない。
ウ ○ 結合点5の最速結合点時刻は20、最遅結合点時刻は50である。したがって、作業Eの余裕日数は30日である。
エ × 結合点5の最遅結合点時刻は50である。したがって作業Fには40日(50-10)の余裕がある。
