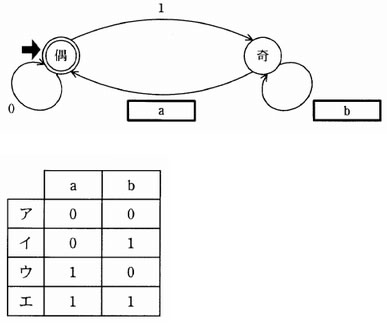

図は1の数が偶数個のビット列を受理するオートマトンの状態遷移図であり，“偶”と書かれた二重丸が受理状態を表す。a，b の正しい組合せはどれか。

図は1の数が偶数個のビット列を受理するオートマトンの状態遷移図であり，“偶”と書かれた二重丸が受理状態を表す。a，b の正しい組合せはどれか。

解答：ウ

＜解説＞

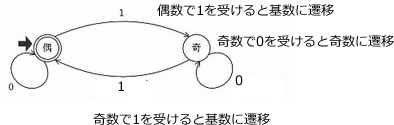

空欄aの遷移は、1の個数が奇数個から偶数個への遷移なので1である。

空欄bの遷移は、1の個数が奇数個から奇数個への遷移なので0である
