平成17年度春季問題

問題17

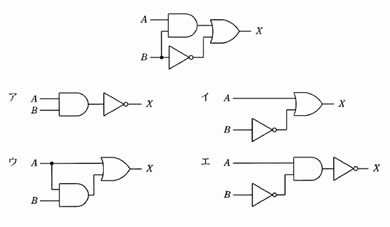

図の論理回路と同じ出力が得られる論理回路はどれか。ここで， は論理積（AND）， は論理和（OR）， は否定（NOT）を表す。

図の論理回路と同じ出力が得られる論理回路はどれか。ここで， は論理積（AND）， は論理和（OR）， は否定（NOT）を表す。

解答：イ

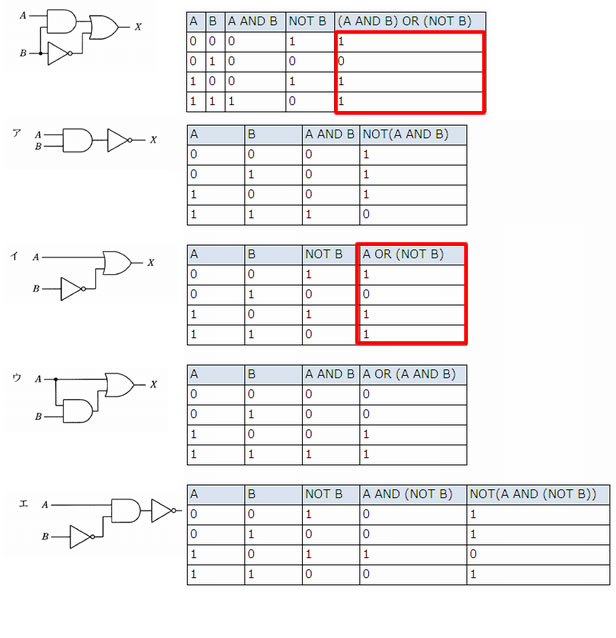

＜解説＞

図の論理回路と同じ出力結果になるのはイである。
