平成18年度春季問題

問題16

NAND 回路による次の組合せ回路の出力 Z を表す式はどれか。ここで， は NAND 回路，・ は論理積，＋は論理和，Xは X の否定を表す。

ア X・Y
イ X＋Y
ウ X＋Y
エ X・Y

NAND 回路による次の組合せ回路の出力 Z を表す式はどれか。ここで， は NAND 回路，・ は論理積，＋は論理和，Xは X の否定を表す。

ア X・Y
イ X＋Y
ウ X＋Y
エ X・Y

解答：イ

＜解説＞

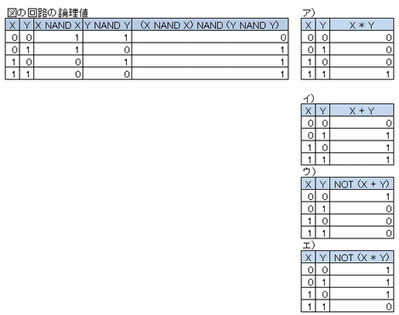

下図よりイが正解である。
