平成21年度春季問題

問題25

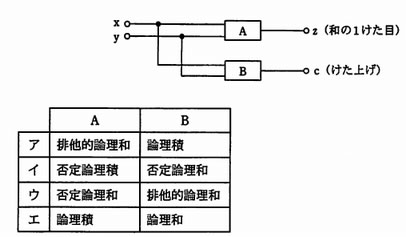

図に示す１けたの２進数 x と y を加算し，z（和の１けた目）及び c （けた上げ）を出力する半加算器において，A と B の素子の組合せとして，適切なものはどれか。

図に示す１けたの２進数 x と y を加算し，z（和の１けた目）及び c （けた上げ）を出力する半加算器において，A と B の素子の組合せとして，適切なものはどれか。

解答：ア

＜解説＞

2進数 x と y と z(和の1けた目)及び c (けた上げ)の関係は次のようになる。

素子Aの出力であるzはxとyの値が異なるとき1となるので，素子Aは排他的論理和である。

素子Bの出力であるcはxとyの値がともに１のときのみ1となるので，素子Bは論理積である。
