平成23年度秋季問題

問題26

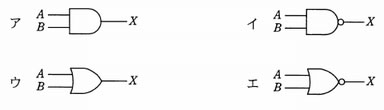

論理式X＝A・B＋A・B＋A・Bと同じ結果が得られる論理回路はどれか。ここで，論理式中の・は論理積，＋は論理和，XはXの否定を表す。

論理式X＝A・B＋A・B＋A・Bと同じ結果が得られる論理回路はどれか。ここで，論理式中の・は論理積，＋は論理和，XはXの否定を表す。

解答：イ

＜解説＞

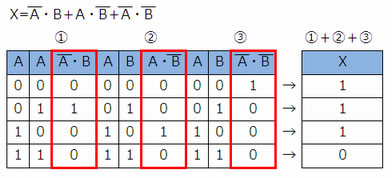

  1. 論理式A・B＋A・B＋A・Bの真理値表を作成する。

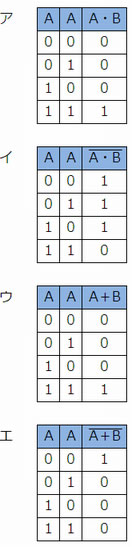

  2. ア～エの真理値表を作成する。
  3. 1と出力結果が同じになるのはイである。
