平成22年度春季問題

問題91

【中間A】在庫システムの開発計画に関する次の記述を読んで、問89～92に答えよ。

Sさんは、在庫管理システム（以下、システムという）を構築するプロジェクトに参加することになった。 システムの開発計画は、プロジェクトにおける成果物及び完了基準を明確にした上で、作業分割、作業内容定義、作業順序設定、作業期間見積り、スケジュール作成の五つのステップに分けて順に実施される。

(1) 作業分割では、WBS（Work Breakdown Structure）を用いて、成果物の作成作業を細分化する。WBSは、全体の作業を分割し、その構成要素を階層構造として整理したものである。
(2) 作業内容定義では、分割した各作業の成果物と工数を定義する。
(3) 作業順序設定では、作業間の前後関係を決定する。
(4) 作業期間見積りでは、作業の工数を要員数で割ることで、作業期間を求める。
(5) スケジュール作成では、各作業期間を基に開始日と終了日を決定する。

S さんは、先輩の指導の下で、図に示すWBSによるシステムの作業分割を実施した。

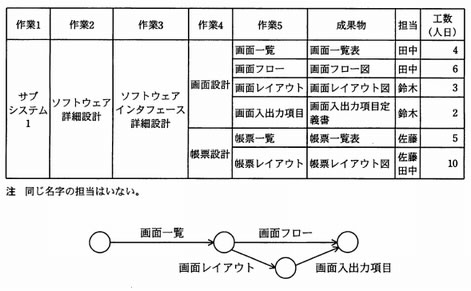

作業内容定義では、作業分割で作成したWBSを基に、担当、工数を加えた表を作成した。次の表はその一部を示したものである。画面設計での作業5の作業間には次に示す順序関係があるとき、画面設計のクリティカルパスの作業日数はどれか。図では、作業の流れを矢印で、作業名を矢印の上又は下に示している。

ア 5
イ 9
ウ 10
エ 15

作業内容定義では、作業分割で作成したWBSを基に、担当、工数を加えた表を作成した。次の表はその一部を示したものである。画面設計での作業5の作業間には次に示す順序関係があるとき、画面設計のクリティカルパスの作業日数はどれか。図では、作業の流れを矢印で、作業名を矢印の上又は下に示している。

ア 5
イ 9
ウ 10
エ 15

解答：ウ

＜解説＞

下図より、10日になる。
