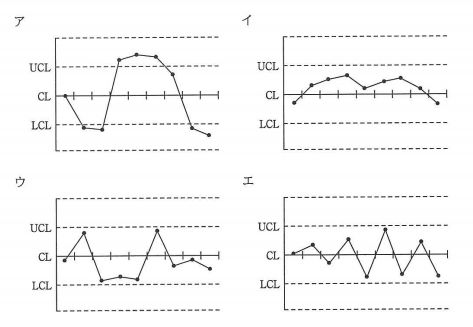

“7の法則”を適用するとき、原因を調べるべきX - R 管理図はどれか。
ここで、UCLは情報管理限界。CLは中央線、LCLは下方管理限界である。

“7の法則”を適用するとき、原因を調べるべきX - R 管理図はどれか。
ここで、UCLは情報管理限界。CLは中央線、LCLは下方管理限界である。

解答：イ

＜解説＞

X - R 管理図とは，管理対象が時間とともにどのように変化したかの推移を示す。

折れ線グラフと，平均値を示す中心線（CL ： Center Line），許容される上限値 を示す上方管理限界線（UCL ： Upper Control Line），許容される下限値を示す 下方管理限界線（LCL ： Lower Control Line）を示した図である。

管理対象が一 般的な原因の影響を受けているのか，あるいは特殊な（異常な）原因の影響を 受けているのかを判断するために用いられる。

X - R 管理図における“7 の法則”は，7 回連続で中央線を上回ったか，もしく は下回ったケースを，何らかの異常が発生していると判定する法則である。 選択肢イの図では，左から 2 個目から 8 個目の点は，連続して中央線を上回 っているので，異常が発生していると考えられ，その原因を調査しなければな らない。
