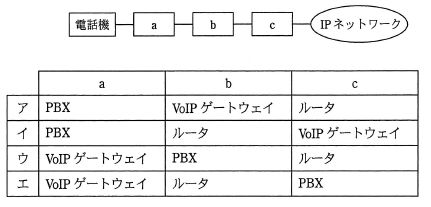

図は、既存の電話機とPBXを使用した企業内の内線網を、IPネットワークに統合する場合の接続構成を示している。 図中のa～cに該当する装置の適切な組合せはどれか。

図は、既存の電話機とPBXを使用した企業内の内線網を、IPネットワークに統合する場合の接続構成を示している。 図中のa～cに該当する装置の適切な組合せはどれか。

解答：ア

＜解説＞

PBXとは、企業等の内部におかれた電話回線の交換機のことで、内線電話の接続をコントロールする。 内線同士を接続するほか、外線から内線にかかってきたもの、内線から外線へかけるものもコントロールする。

VoIPゲートウェイとは、音声データ(アナログデータ)とIPパケット(デジタルデータ)を相互に変換する装置である。

ルータはIPパケットをIPアドレスを基に適切な経路へ転送する装置である。

したがって、アが正解である。
