平成23年度秋季問題

問題12

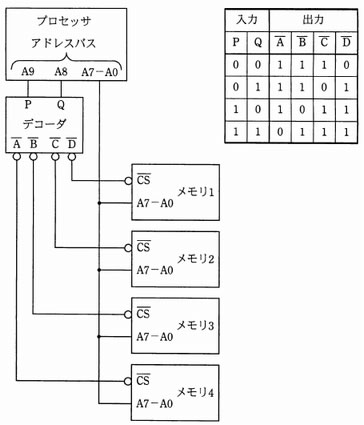

プロセッサと複数のメモリとを図のように接続した組込みシステムがある。16進数で表記したアドレス2F0番地を読み出したとき、データを出力するメモリはどれか。ここで、デコーダは右の表のとおりに信号出力を行うものとし、データバスなどの信号線は省略している。

ア メモリ1
イ メモリ2
ウ メモリ3
エ メモリ4

プロセッサと複数のメモリとを図のように接続した組込みシステムがある。16進数で表記したアドレス2F0番地を読み出したとき、データを出力するメモリはどれか。ここで、デコーダは右の表のとおりに信号出力を行うものとし、データバスなどの信号線は省略している。

ア メモリ1
イ メモリ2
ウ メモリ3
エ メモリ4

解答：ウ

＜解説＞

  1. 16進数"2F0"はビット表記すると"10 1111 0000"である。よってプロセッサアドレスは次のようになる。
  2. P=1,Q=0なので、真理値表の出力は"1011"となる。
  3. B(メモリ3)だけが0なので、その回路が起動する。

したがって、ウが正解である。
