平成28年度春季問題
問題66

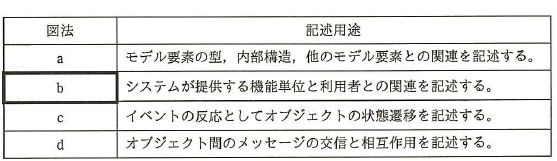

表は、ビジネスプロセスをUMLで記述する際に使用される図法とその用途を示している。 表中のbに相当する図法はどれか。 ここで、ア~エは、a~dのいずれかに該当する。
ア | クラス図 |
イ | コラボレーション図 |
ウ | ステートチャート図 |
エ | ユースケース図 |
表は、ビジネスプロセスをUMLで記述する際に使用される図法とその用途を示している。 表中のbに相当する図法はどれか。 ここで、ア~エは、a~dのいずれかに該当する。
ア | クラス図 |
イ | コラボレーション図 |
ウ | ステートチャート図 |
エ | ユースケース図 |
解答:エ
<解説>
UMLは、オブジェクト指向のソフトウェア開発における、プログラム設計図の統一表記法。主なモデル図としては、クラス図、ユースケース図、シーケンス図等がある。
ア | × | クラス図は,システムに存在する様々な構成要素(クラス)がもつデータやメソッドの定義と,各クラス間の静的な相互関係を表現する。 a に相当する。 |
イ | × | コラボレーション図は,システムに存在するオブジェクト間のリンク(相互作用のつながり)と,送受信されるメッセージを記述したものである。 d に相当する。 |
ウ | × | ステートチャート図は,各処理においてシステムがとり得る状態とその遷移についてまとめたものです。従来の状態遷移図に近いものである。 c に相当する。 |
エ | ○ | ユースケース図は利用者などの視点から見た「システムが備えている機能・性能」を要件としてまとめたものである。 b に相当する。 |
