平成18年度秋季問題

問題11

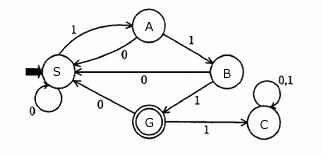

図で表される有限オートマトンで受理される文字列はどれか。ここで，は初期状態を，は受理状態を表す。

ア 01011
イ 01111
ウ 10111
エ 11110

図で表される有限オートマトンで受理される文字列はどれか。ここで，は初期状態を，は受理状態を表す。

ア 01011
イ 01111
ウ 10111
エ 11110

解答：ウ

＜解説＞

ア × S → S → A → S → A → B
    0   1   0   1   1
イ × S → S → A → B → G → C
    0   1   1   1   1
ウ ○ S → A → S → A → B → G
    1   0   1   1   1
エ × S → A → B → G → C → C
    1   1   1   1   0

よってウが正解である。
