平成21年度秋季問題

問題24

二つの入力と一つの出力をもつ論理回路で，二つの入力 Ａ ， Ｂ がともに１のときだけ，出力 Ｘ が０になるものはどれか。

ア AND 回路
イ NAND 回路
ウ OR 回路
エ XOR 回路

二つの入力と一つの出力をもつ論理回路で，二つの入力 Ａ ， Ｂ がともに１のときだけ，出力 Ｘ が０になるものはどれか。

ア AND 回路
イ NAND 回路
ウ OR 回路
エ XOR 回路

解答：イ

＜解説＞

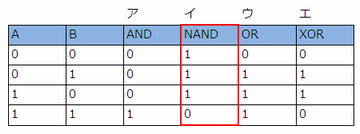

真理値表は下記の通りである。

Ａ ， Ｂ がともに１のときだけ，出力 Ｘ が０になるものはNANDである。
