平成22年度春季問題

問題23

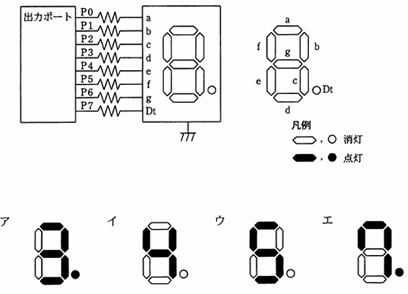

7セグメント LED 点灯回路で,出力ポートに 16 進数で 6D を出力したときの表示状態はどれか。ここで,P7 を最上位ビット(MSB),P0 を最下位ビット(LSB)とし,ポート出力が1のとき,LED は点灯する。

7セグメント LED 点灯回路で,出力ポートに 16 進数で 6D を出力したときの表示状態はどれか。ここで,P7 を最上位ビット(MSB),P0 を最下位ビット(LSB)とし,ポート出力が1のとき,LED は点灯する。

解答:ウ

<解説>

  1. 16進数6Dは、2進数では0110 1101になる。
  2. 0110 1101をP0~P7に設定する。
  3. ポート出力が1のLEDはa,c,d,f,gである。a,c,d,f,gを点灯させる。
