平成25年度春季問題

問題24

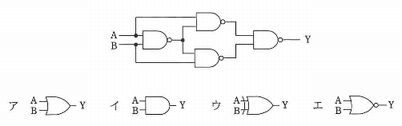

図の論理回路と等価な回路はどれか。

図の論理回路と等価な回路はどれか。

解答：ウ

＜解説＞

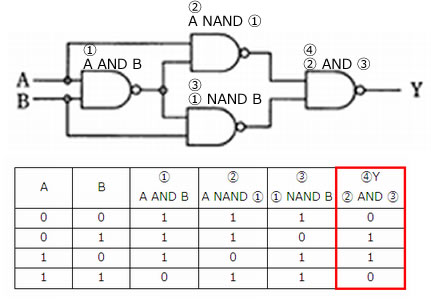

  1. 図を真理値表に変換すると次のようになる。

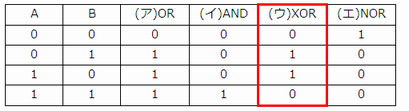

  2. 選択肢ア～エを真理値に変換すると次のようになる。

したがって、ウが正解である。
