平成22年度春季問題

問題25

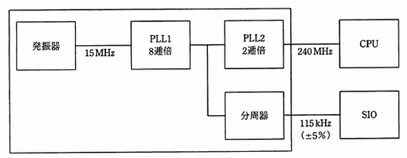

ワンチップマイコンにおける内部クロック発生のブロック図を示す。15MHzの発振器と、内部のPLL1、PLL2及び分周器の組合 せでCPUに240MHz、シリアル通信(SIO)に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで、シリアル通信のクロック精 度は±5%以内に収まればよいものとする。



ア 1/24
イ 1/26
ウ 1/28
エ 1/210

ワンチップマイコンにおける内部クロック発生のブロック図を示す。15MHzの発振器と、内部のPLL1、PLL2及び分周器の組合 せでCPUに240MHz、シリアル通信(SIO)に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで、シリアル通信のクロック精 度は±5%以内に収まればよいものとする。



ア 1/24
イ 1/26
ウ 1/28
エ 1/210

解答：エ

＜解説＞

  1. 入力されたクロックはPLL1で8倍されるのでその出力は120MHzである。
  2. 120MHzを分周化した結果が115KHzなので次の式が成り立つ。
    120,000× 1 ＝ 115
    n
      n ＝ 1043.478
  3. 最も近い選択肢は、(エ)1/210＝1,024である。
