平成16年度春季問題

問題9

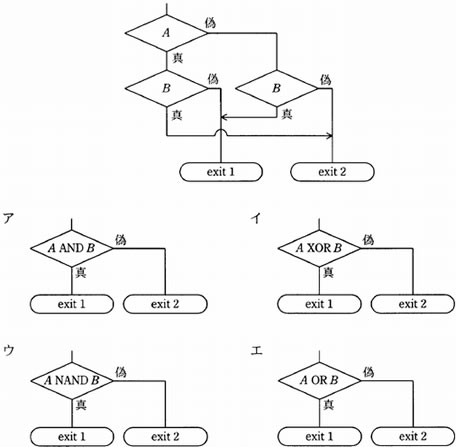

論理型の変数 A ， B の値にかかわらず，次の流れ図と同一の分岐が得られるものはどれか。ここで，AND は論理積，OR は論理和，XOR は排他的論理和，NAND は否定論理積を表す。

論理型の変数 A ， B の値にかかわらず，次の流れ図と同一の分岐が得られるものはどれか。ここで，AND は論理積，OR は論理和，XOR は排他的論理和，NAND は否定論理積を表す。

解答：イ

＜解説＞

流れ図の結果は、次の4通りである。

A：偽,B：偽 = exit2
A：偽,B：真 = exit1
A：真,B：偽 = exit1
A：真,B：真 = exit2
ア × A が真、B が真の場合にexit１となる。
イ ○ 上記式より正しい。
ウ × A が偽、B が偽の場合にexit１となる。
エ × A が真、B が真の場合にexit１となる。
