平成27年度春季問題

問題47

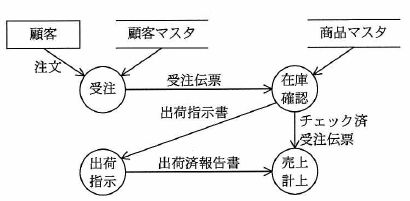

次の図の作成で用いられている表記法はどれか。

ア DFD
イ 状態遷移図
ウ 流れ図
エ ペトリネット

次の図の作成で用いられている表記法はどれか。

ア DFD
イ 状態遷移図
ウ 流れ図
エ ペトリネット

解答：ア

＜解説＞

DFDとは、システム間のデータの流れを、4つの記号を用いて示す図式化方式のことである。

データについて、発生・吸収・処理・蓄積という状態を、データの流れを示す矢印で繋いで作成する。データの発生源から出力先までを視覚的に表すことによって、データの流れが明確になる。これにより、業務の効率化ポイントを容易に発見することが可能になる等のメリットがある。
