平成22年度秋季問題

問題45

DFD 表記方法として、適切なものはどれか。

ア 2 本の平行線は同期を意味し、名前は付けない。
イ 円には、データを蓄積するファイルの名前を付ける。
ウ 四角には、入力画面や帳票を現す名前を付ける。
エ 矢印には、データを表す名前を付ける。

DFD 表記方法として、適切なものはどれか。

ア 2 本の平行線は同期を意味し、名前は付けない。
イ 円には、データを蓄積するファイルの名前を付ける。
ウ 四角には、入力画面や帳票を現す名前を付ける。
エ 矢印には、データを表す名前を付ける。

解答：エ

＜解説＞

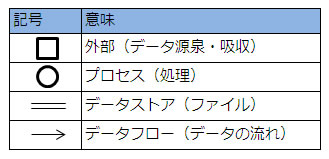

ア × 2 本の平行線は、データストア（ファイル）を意味する。ファイルなどの名前を付ける。
イ × 円には、プロセス（処理）を記す。
ウ × 四角には、外部（データ源泉・吸収）を記す。
エ ○ 矢印には、データを表す名前を付ける。
